今天小編為大家介紹韓國的 兩個典型的大跨徑鋼波紋板橋。

（1）雙圓弧結構斷面涵洞

即拱頂采用較大半徑的圓弧，兩側拱肩采用較小半徑的圓弧，可有效減少橫向過水?dāng)嗝?，保證拱頂覆土高度。其中拱頂半徑與拱肩半徑的比列要滿足一定條件，否則對拱肩波紋板結構受力不利。

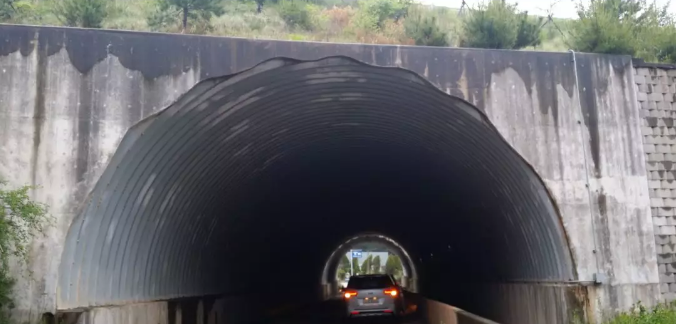

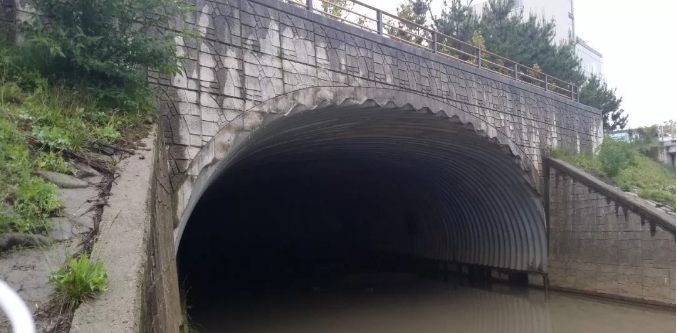

入口處現場照片如下圖所示，端墻采用鋼筋混凝凝土端墻，外表面做了簡單裝飾處理，端墻頂面設置了鋼結構人行道欄桿。

采用擋土墻順接既有河道，擋土墻結構采用預制拼裝結構。涵洞結構和接河工程均采用預制拼裝施工，可以說，對于一些發達國家，預制拼裝的工藝在工程建設中的應用達到一定的高度。

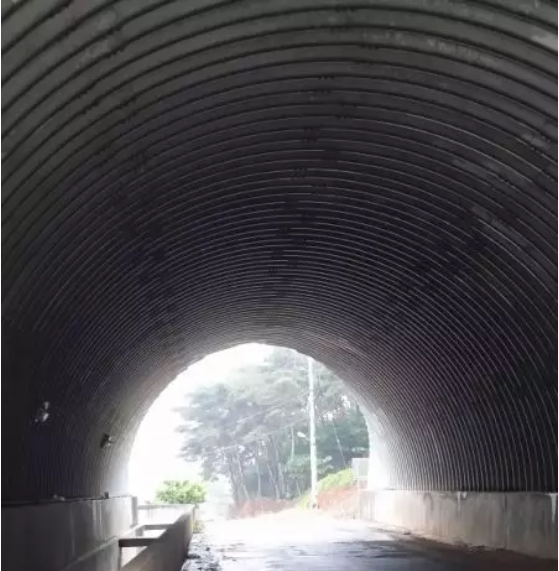

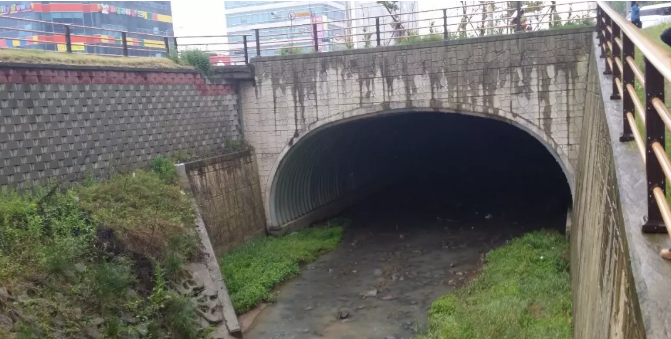

下圖為涵洞出口的照片，采用斜角涵洞，鋼波紋板結構相應總成斜交。

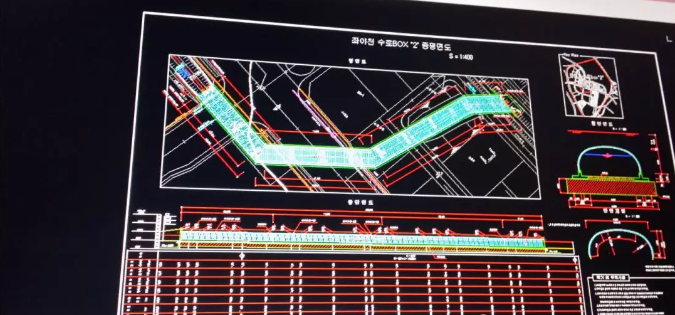

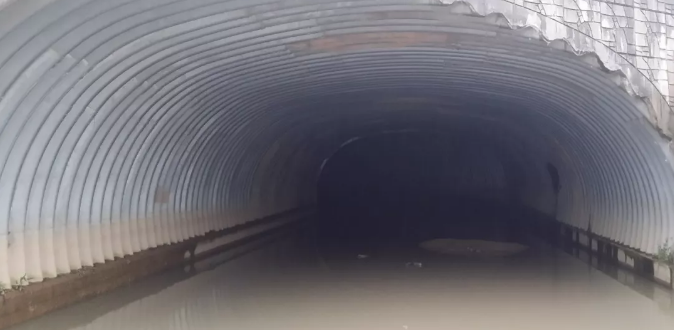

本項目涵洞實際上在平面上進行了3次拐彎，如下圖。

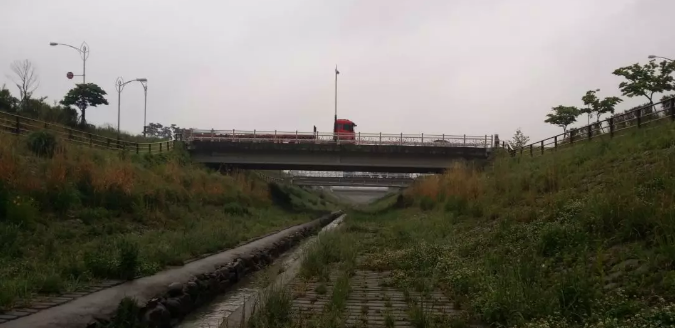

終點接入的河道。

（2）高速公路下穿通道

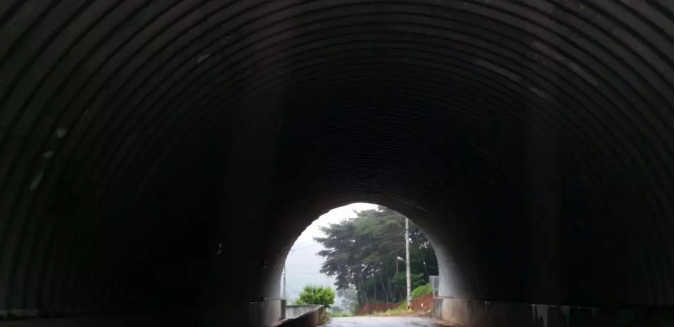

本項目為車行道通道下穿高速公路工程，通道一側設置了排水邊溝。端墻采用鋼筋混泥土端墻，采用現澆施工工藝。順接端墻的擋土墻為預制拼裝擋土墻。

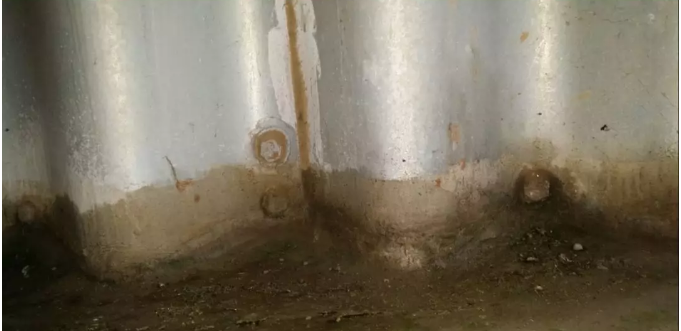

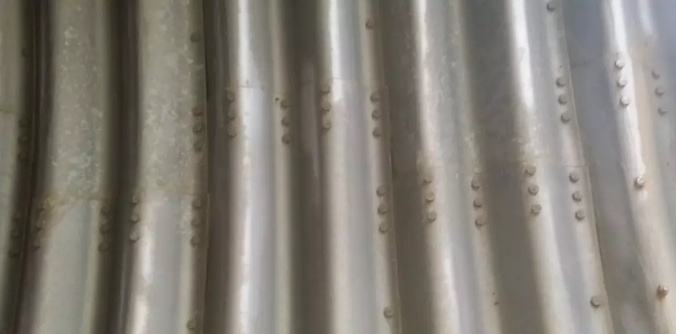

鋼波紋板結構細部構造。

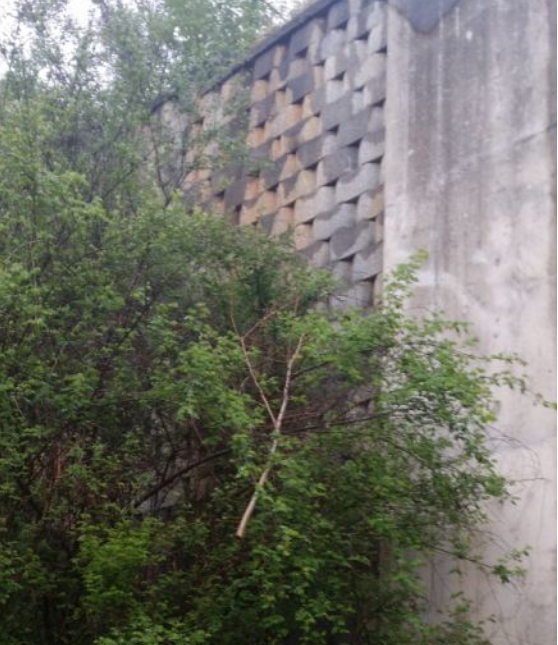

預制拼裝擋土墻。

（3）結語

雖然韓國相對于加拿大等國家應用波紋板結構較晚，但其技術工藝相當精湛，應用相當廣泛。就技術而言，主要是波紋板結構的加工精度，加工精度對于結構防水至關重要。對于應用而言，韓國的波紋板廠商可直接承包波紋板結構的所有分部、分項工程。包括基礎結構、波紋板結構、端墻和填土。特別是填土的材料選擇和壓實度，對于柔性結構至關重要，直接決定了波紋板結構的承載力的發揮。而國內波紋板生產企業作為土建施工單位的專業分包商，只負責產品的供應和安裝，如果土建部分施工不能達到波紋板結構的技術要求，很難保證工程質量。這一點，需要國內在政策層面來解決。
