隨著洞體工程（隧道、豎井、斜井）的廣泛施工，現場施工中，需要將洞體分隔為不同的區域，起到支撐、通道分隔或者防火排煙等功能。

雖然隔墻已廣泛應用于國內外各個洞體隔墻施工中，但因洞體隔墻的類型選擇和結構設置導致隔墻失穩事故屢見不鮮。洞體隔墻的類型和具體結構，關系到中隔墻的穩定性、安全性、可靠性和耐久性，甚至關系到隧道的施工和運行安全，是中隔墻質量控制研究的關鍵問題。在現有技術中，隔墻結構多采用現澆混凝土結構，隔墻結構多為縱向的中央隔墻結構，其與隧道管片利用植筋方式連接，這種現澆混凝土縱向中央隔墻結構的缺點是：一是中隔墻高度大而厚度較薄，采用現澆方式非常不便，施工速度慢、成本高；二是中隔墻與隧道的連接處的混凝土澆筑質量很難保證，強度不夠；三是抗震效果不佳；四是無法根據現場情況和使用需要實現異形多空間隔墻結構的模塊化布置。

本實用新型要解決的技術問題是提出一種波紋鋼隔墻結構，以克服現有技術中隔墻結構無法實現多空間隔斷、強度不足、施工速度慢、成本高等問題。

為實現上述目的，本實用新型提出的技術方案是：

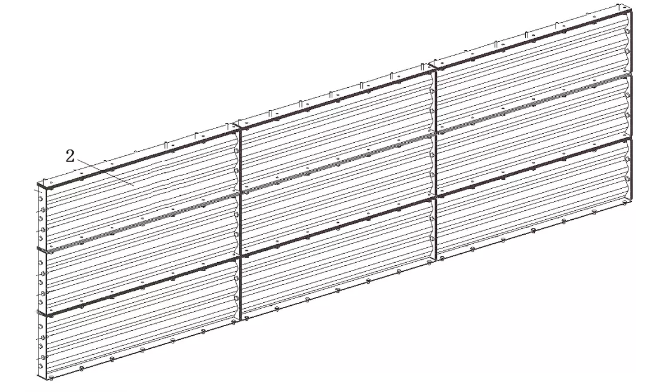

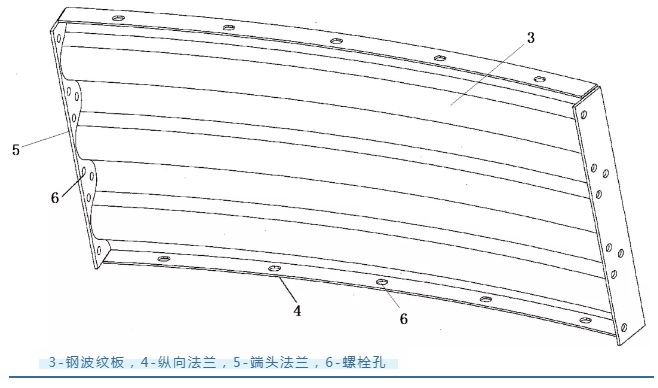

波紋鋼隔墻結構，隔墻結構沿洞體的延伸方向設置在洞體內，隔墻結構將洞體分隔為不少于兩個獨立的空間，隔墻結構的長度與洞體的長度相同；隔墻結構由多片隔墻板依次連接構成，隔墻板包括鋼波紋板、縱向法蘭和端頭法蘭，縱向法蘭和端頭法蘭固定設置在鋼波紋板的四周，縱向法蘭和端頭法蘭上均設置多組螺栓孔，相鄰的隔墻板之間通過螺栓連接。

隔墻結構包括相互正交連接的橫隔墻和縱隔墻，隔墻結構將洞體分隔為四個獨立的空間。

橫隔墻在洞體的橫向中心線上部或下部設置，所述縱隔墻在洞體的縱向中心線左部或右部設置。

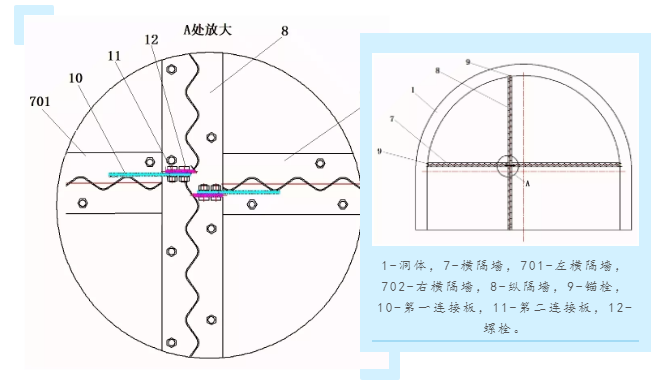

橫隔墻包括左橫隔墻和右橫隔墻，左橫隔墻和右橫隔墻的外端均通過錨栓與洞體錨固，在左橫隔墻和右橫隔墻的內端、鋼波紋板上焊接第一連接板；縱隔墻的上下端均通過錨栓與洞體錨固，在縱隔墻的鋼波紋板左右兩側分別焊接第二連接板，左橫隔墻、右橫隔墻與縱隔墻通過第一連接板、第二連接板疊置后通過螺栓栓接。

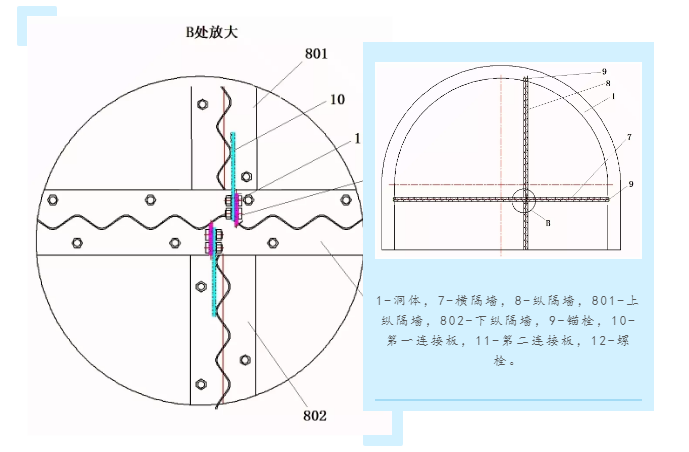

縱隔墻包括上縱隔墻和下縱隔墻，上縱隔墻和下縱隔墻的外端均通過錨栓與洞體錨固，在上縱隔墻和下縱隔墻的內端，鋼波紋板上焊接第二連接板；橫隔墻的左右端均通過錨栓與洞體錨固，在橫隔墻的鋼波紋板上下兩側分別焊接第一連接板，上縱隔墻、下縱隔墻與橫隔墻通過第一連接板、第二連接板疊置通過螺栓栓接。

隔墻結構為單獨的橫隔墻或縱隔墻，隔墻結構將洞體分隔為兩個獨立的空間，橫隔墻或縱隔墻與水平面平行或垂直。

橫隔墻在洞體的橫向中心線上部或下部；所述縱隔墻在洞體1的縱向中心線左部或右部。

鋼波紋板的波距為75mm-400mm，波高為25mm-237mm；鋼波紋板的厚度為1.5mm-10mm。

相鄰兩組隔墻板的縱向法蘭和端頭法蘭連接處之間均設置有石棉板帶并噴涂有耐火涂料。

一種波紋鋼隔墻結構，隔墻結構沿洞體的延伸方向設置在洞體內將洞體分隔為不少于兩個獨立的空間，隔墻結構的長度與洞體的長度相同；隔墻結構由多片隔墻板依次連接構成，隔墻板包括鋼波紋板，多片鋼波紋板的邊沿設置螺栓孔，多片相鄰的鋼波紋板依次疊置通過螺栓連接。

與現有技術相比，本實用新型的有益效果是：

1.本實用新型實現了洞體結構的多空間、異形、非對稱隔斷，隔墻結構的模塊化結構使得不同現場情況和使用需要的隔斷形式得到有力支撐，極大拓寬了隔墻結構的施工形式。

2.本實用新型通過模塊化的隔墻板拼接替代傳統的水泥中隔墻結構，其施工速度快、施工成本低，同時保證了中隔墻結構的強度和抗變形能力和抗震效果。
