熱烈祝賀我司新獲實用新型專利！
為了增強企業的核心競爭力，公司致力于技術研發創新，不斷研制出新產品。最近我司新獲得三項實用新型專利授權，分別是“一種波紋鋼地下硐室結構”、“一種帶EPS減荷板的鋼波紋涵管結構”、“一種裝配式波紋鋼拱形棚洞”。這是是公司倡導科技創新和產品研發，堅持自主知識產權的又一次重大突破。
一種波紋鋼地下硐室結構
01
技術領域
本發明屬于地下硐室技術領域，具體涉及一種波紋鋼地下硐室結構。
02
背景技術
硐室種類很多，大體上可分為機械硐室和生產服務性硐室兩種。機械硐室主要有卸礦硐室、破碎機硐室、裝載硐室等；生產服務硐室有等候室硐室、醫療室硐室、炸藥庫硐室等。各種地下硐室由于用途不同，其形狀、規格和結構差別很大，所穿過的巖石性質也不相同，所以結構也較多。
現有技術中的硐室結構復雜，安裝施工不便進度慢，受力性能不佳。
03
發明內容
本發明的目的是提供一種波紋鋼地下硐室結構，主要解決了現有技術中地下硐室結構復雜，施工進度慢、受力性能不佳的問題。
為了達到上述目的，本發明的技術方案是：
波紋鋼地下硐室結構，包括鋼波紋板穹頂結構和設置于鋼波紋板穹頂結構外部的復合砼支護結構，鋼波紋板穹頂結構包括罐體和設置在罐體上端的球冠，罐體通過多組環形鋼波紋板依次疊置連接構成桶狀，罐體的下端與承臺內的預埋件固定連接，球冠為拱形蓋體結構，球冠通過多組鋼波紋板拼接構成；復合砼支護結構包括錨固體系和混凝土體系，鋼波紋板穹頂結構與地下圍巖通過錨固體系固定，在鋼波紋板穹頂結構與地下圍巖之間填充所述混凝土體系。
與現有技術相比，本發明的有益效果如下：
本發明的硐室的鋼波紋板穹頂罐體為圓柱體，頂面為球冠，通過鋼波紋板構成多點支撐的薄殼球冠受力體系，該體系的鋼波紋板結構提供支撐的同時可作為二次襯砌的受力模板功能，極大的加快施工進度，有效的縮短工期，提高受力性能；本發明的鋼纖維、玄武巖纖維自密實防水復合結構砼，與鋼波紋板穹頂一體構成抗爆力更好、質量更可靠和施工速度快的支護體系。

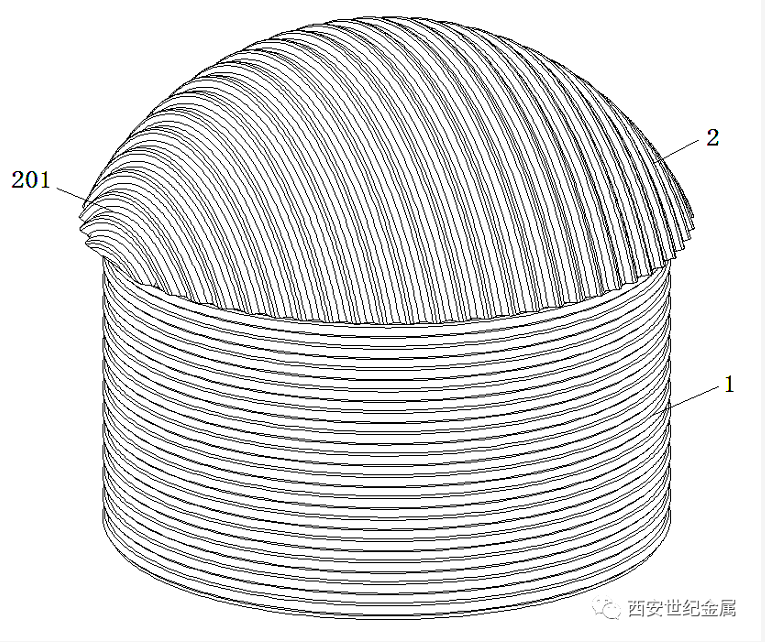

實施例11-罐體，2-球冠，201-弧形波紋鋼帶
實施例2

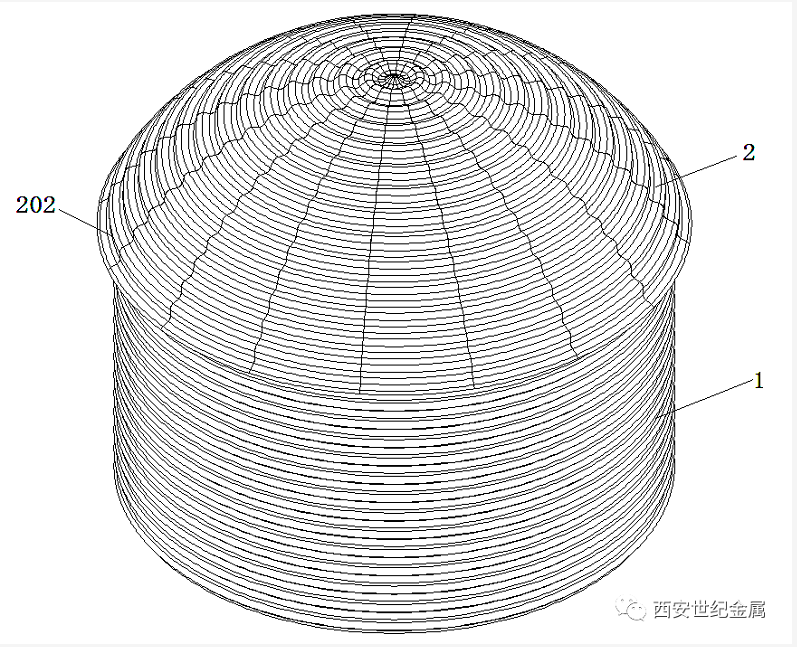

1-罐體，2-球冠，202-扇形波紋鋼帶
實施例3

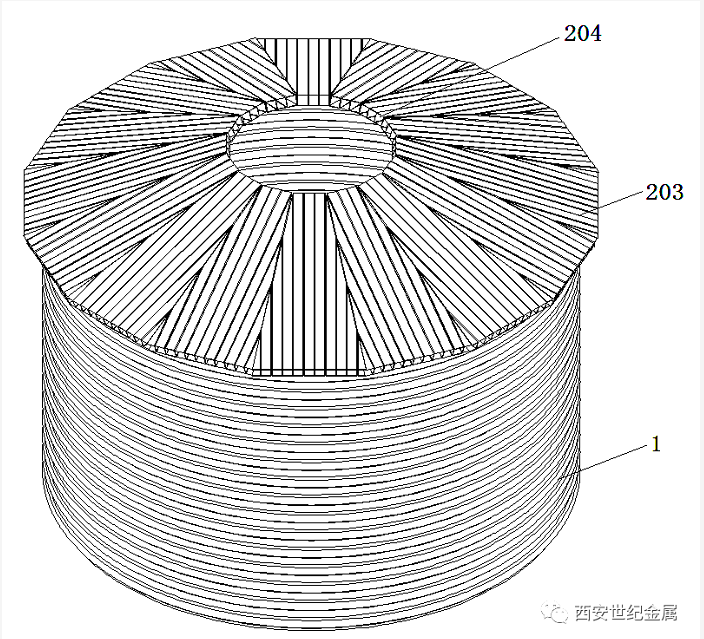

1-罐體，203-外環冠，204-中心架
實施例4

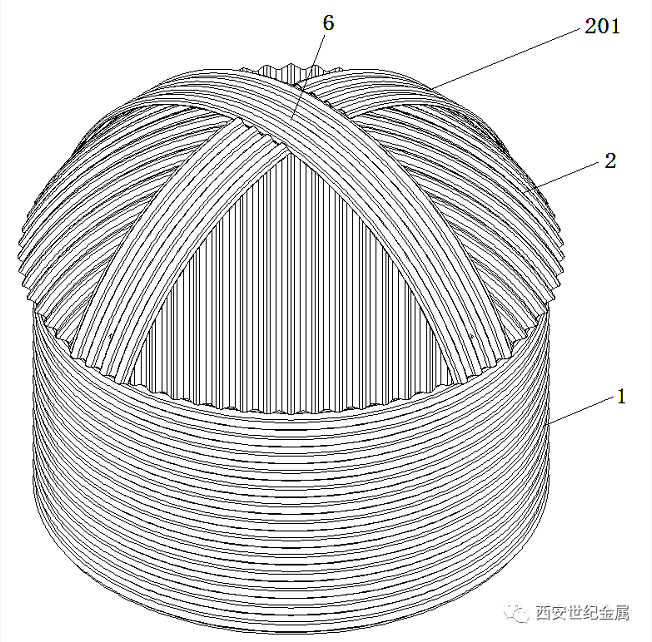

1-罐體，2-球冠，6-交叉梁結構，201-弧形波紋鋼帶
