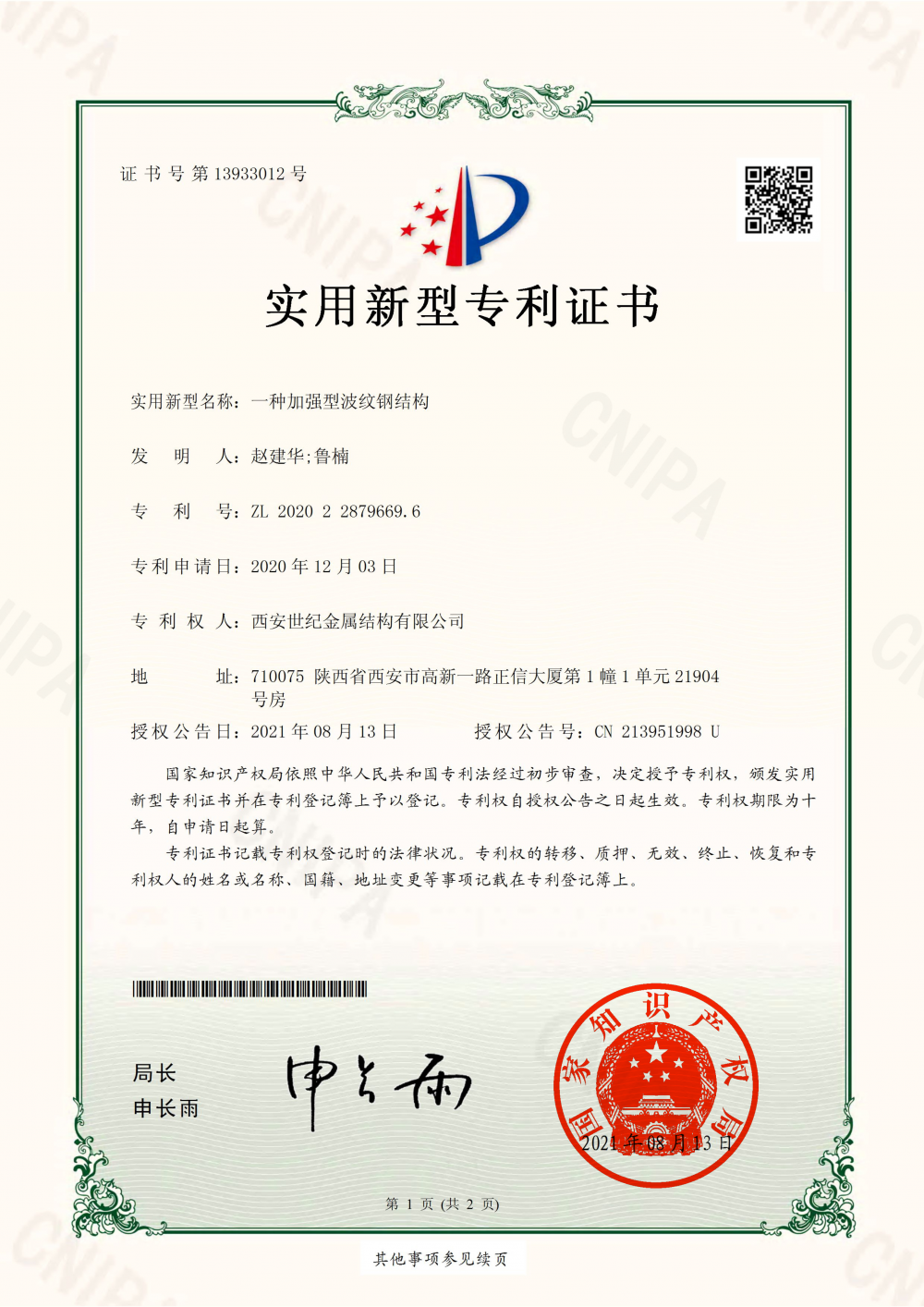

2021年8月13日，我司申報的一種加強型波紋鋼結構專利已獲得授權（專利號：ZL 2020 2 2879669.6）。
專利成果是技術創新和生產實踐結出的碩果，同時也是公司不斷提升技術實力，不斷在技術創新道路上前行的見證。近年來，我司高度重視技術創新，只有保持與時俱進不斷創新，才能不斷增強公司活力，增強市場競爭力，不斷為客戶創造價值。

技術領域
本發明涉及波紋鋼結構領域，尤其涉及一種加強型波紋鋼結構。

背景技術
波紋鋼結構是由波紋鋼材料組成的結構，波紋板結構是一種新型的建筑結構，可用于舊橋涵加固新建橋涵、城市綜合管廊、豎井掘進、滲水井、圍堰支護等，波紋板本身的延展性好，抗變形能力強，同時安裝快捷方便，還具有成本低、利于環保等優點。
現有常用的波紋鋼結構，多通過單純的波紋鋼板（管）進行法蘭連接或焊接而構成結構單元，結構單元的支撐強度僅由波紋鋼板（管）提供，同時，現有的波紋鋼結構不便于對裝置進行支撐面積的進一步延伸，也不便于對結構的支撐加強。
因此，有必要提供一種加強型波紋鋼結構解決上述技術問題。

發明內容
本發明提供一種加強型波紋鋼結構，解決了現有波紋鋼板結構的強度不足的問題。
為了達到上述目的，本發明的技術解決方案是：
加強型波紋鋼結構，包括波紋鋼板，所述波紋鋼板的單側或雙側波谷空間內設置加強柱結構，所述加強柱結構包括剛性外殼和設置在剛性外殼內的加固填充物，加強柱結構與波紋鋼板的波谷空間內壁緊密貼合并通過固定裝置與波紋鋼板固定。
進一步的，所述加強柱結構包括剛性圓管，剛性圓管內填充水泥砂漿構成實心結構，剛性圓管通過卡扣板和螺栓與波紋鋼板固定。
進一步的，在波紋鋼板的波峰上開設有多組螺紋孔，所述卡扣板為兩側帶有固定翼的弧板結構，固定翼上設置有螺紋孔，卡扣板的弧板結構壓覆在加強柱結構外，其兩側的固定翼與波紋鋼板的兩組波峰相對，它們的螺紋孔正對，通過螺栓與波紋鋼板固定。
進一步的，所述加強柱結構包括剛性半圓管，剛性半圓管內填充水泥砂漿構成實心結構，剛性半圓管的圓弧面與波紋鋼板的波谷空間內壁緊密貼合，剛性半圓管高度等于波紋鋼板的波高，剛性半圓管的水平面一側通過固定蓋板和螺栓與波紋鋼板固定。
進一步的，在波紋鋼板的波峰上開設有多組螺紋孔，所述固定蓋板為平板結構，固定蓋板上對應開設多組螺紋孔，固定蓋板壓覆在加強柱結構外，通過螺栓與波紋鋼板固定。
進一步的，所述波紋鋼板為水平板結構。
進一步的，所述波紋鋼板為圓弧板結構或管狀結構。
進一步的，所述加強柱結構與波紋鋼板和固定裝置的空隙內填充發泡膠。

與現有技術相比，本發明的有益效果
本發明通過在波紋鋼板單側或者雙側的波谷空間內設置可裝配的加強柱結構，極大的提升波紋鋼板的機械強度，具有良好的抗變形抗坍塌能力；加強柱結構通過可拆卸的固定裝置與波紋鋼板固定，方便拆裝，組裝拼接簡單快捷。

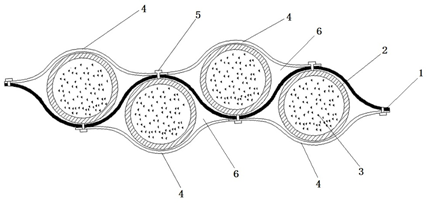

1-波紋鋼板，2-金屬圓管，3-水泥砂漿，4-卡扣板，5-螺栓，6-發泡膠

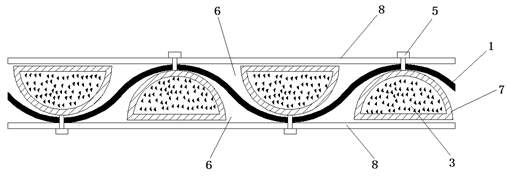

1-波紋鋼板，2-金屬圓管，3-水泥砂漿，4-卡扣板，5-螺栓，6-發泡膠，7-金屬半圓管，8-固定蓋板
