某穿鎮公路是滬昆高速公路的一條重要連接線，該公路于 2012 年進行改造，公路等級為三級，交通量較大，路基寬 8.5 米，水泥混凝土路面寬 7.0米。

石江小橋位于該條公路上，建于1976 年 5 月，無設計文件、施工文件及竣工文件。2012 年公路改造時，進行了加高，現橋梁全長 7.4 米，橋?qū)?8.5 米，橋面凈寬 7.2 米，兩側橋頭路基寬 8.5 米，路面寬 7.2 米。橋梁上部結構為無鉸板拱，跨徑為 5.0 米，拱圈厚度 40 厘米，矢跨比 1/3, 漿砌片石橋臺，擴大基礎。設計荷載等級為汽車-15級，洪水頻率為 1/25，不通航。

由于該鎮內的城鎮路段兩側房屋距離路面邊沿較近，沿線居民較多，對行車干擾極大，成為制約當?shù)亟煌ǖ摹捌款i”。為此，當?shù)卣畣?dòng)了改造工作，包括：局部縱坡進行調整，將路面寬度擴寬至 11 米，并改為瀝青混凝土路面；石江鎮棚戶區改造指揮部負責公路兩側區域的改造工作，包括：城市管網改造，公路兩側新建 2.0米寬人行道，停車區建設等綜合改造工作。它的實施將有效地完善區域路網結構，極大地改善沿線居民生產生活條件，對于構建和諧社會，具有十分重要意義。

為保證舊橋加固、拼寬施工過程中不影響道路交通，波紋管加固拼寬一體化結構解決方案應運而生。

設計方案對原有圬工拱橋全部保留。上部結構老橋采用鋼波紋板結構進行加固，拓寬區采用波紋板拱型結構,拱形波紋鋼板兩側拱腳采用平直波紋鋼板連接,拱形波紋鋼板與平直波紋鋼板之間采用槽鋼和高強螺栓連接，連接之前對拱形波紋板拱腳進行切角，以匹配連接槽鋼。

老橋主拱圈與加固波紋鋼板之間填充C30自密實混凝土。

基礎為石質擴大基礎，常規波紋板拱形基礎采用鋼筋混凝土結構，并與既有圬工基礎植筋連接，考慮到本項目基礎條件較差、既有擴大基礎情況不明，盲目開挖可能使得既有橋梁的安全系數偏低，為解決上述問題，并進一步加快施工進度，設計采用一字型連體式擴大基礎。

老橋加固段波紋管的施工順序如下：

（1）河道截流。

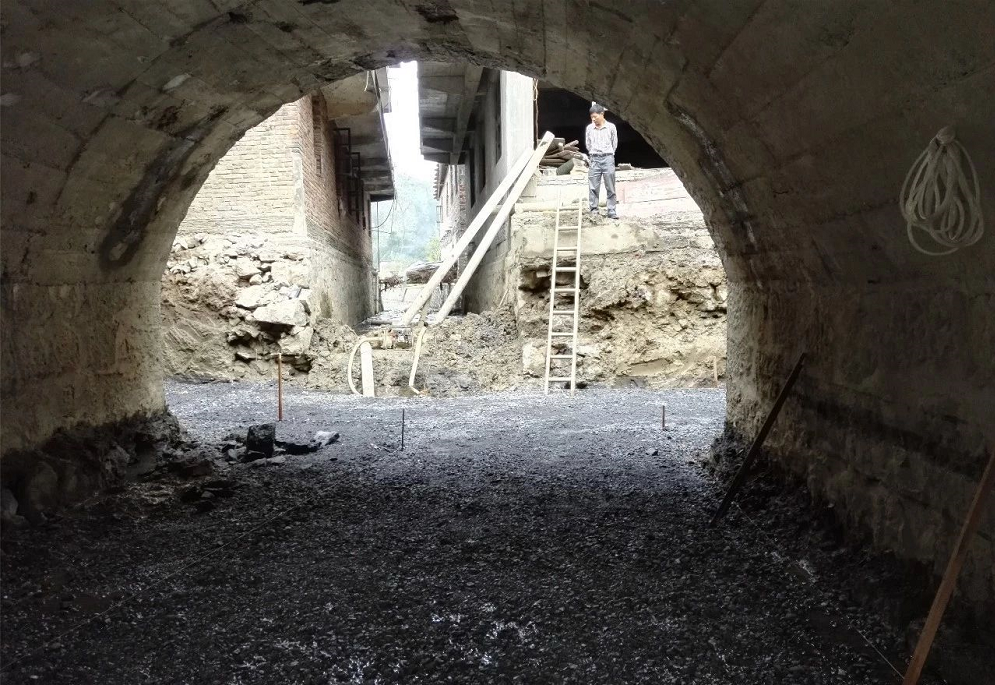

（2）開挖河床基礎、并換填部分河床軟弱路基至平直波紋板設計底面標高。

（3）在施工場地附近拼裝好波紋板片。

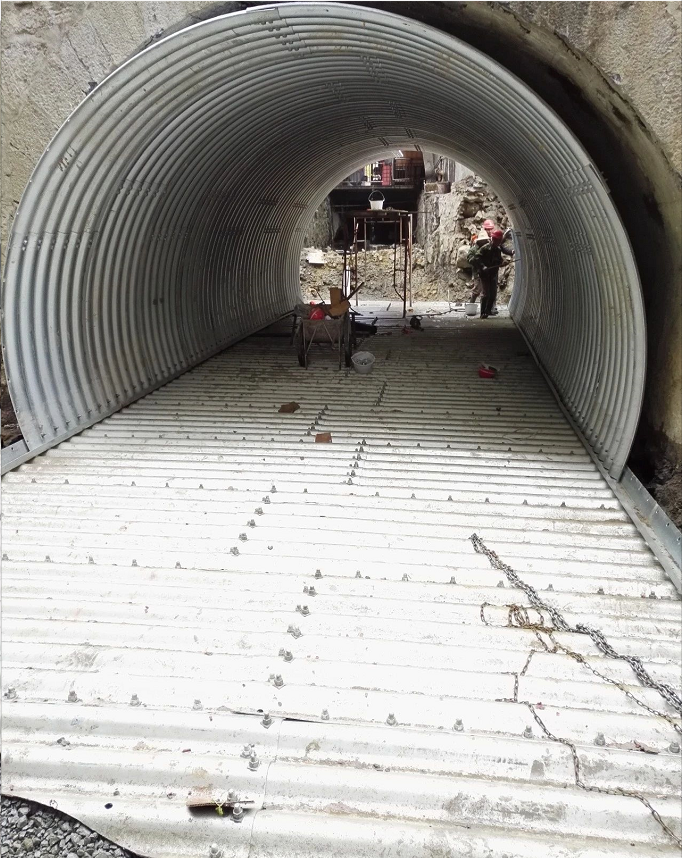

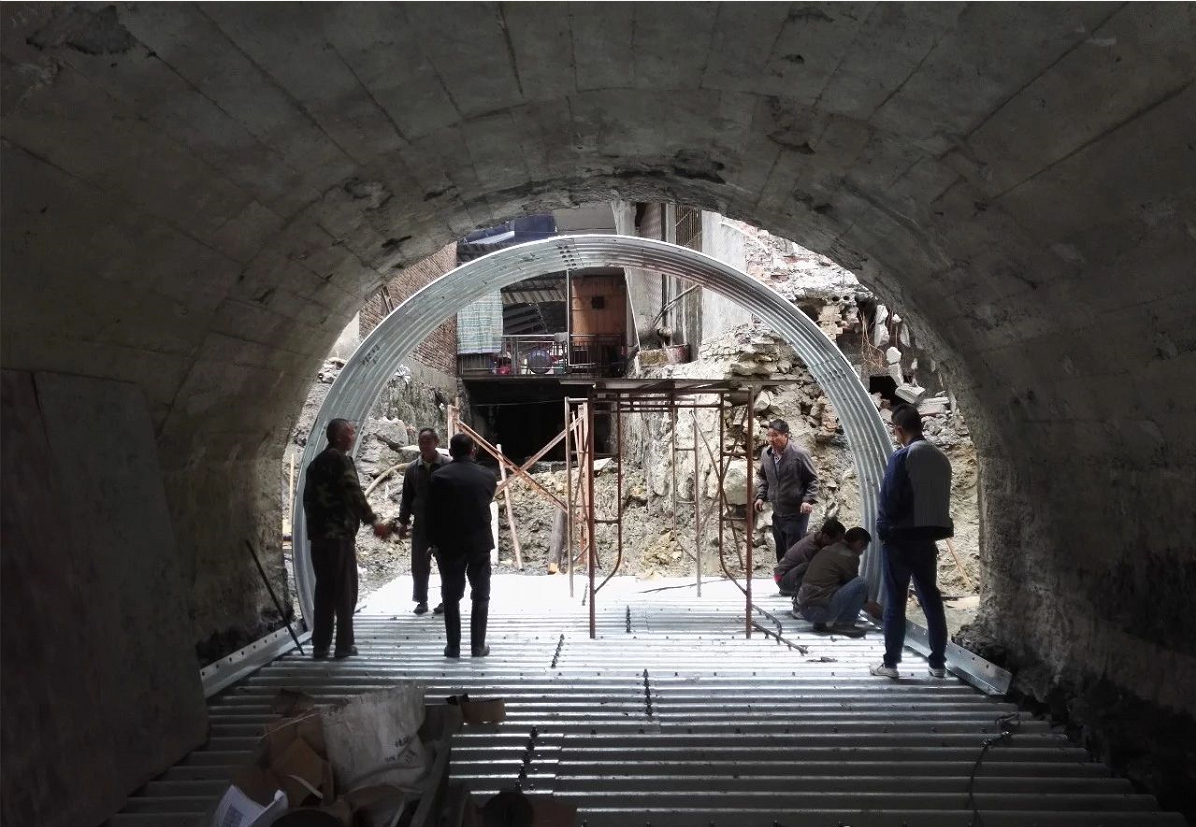

（4）整體吊裝拼裝好的波紋板片。

（5）老橋主拱圈與波紋板片之間填充C30自密實混凝土。

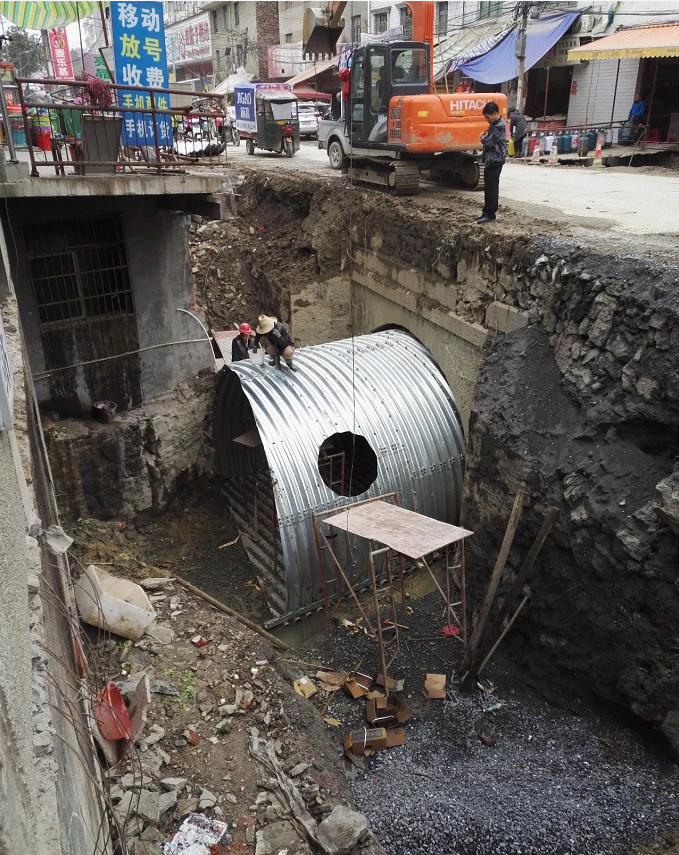

（6）現場拼裝拼寬段波紋板片。

（7）側墻施工、拱上填料施工、以及人行道板、欄桿、橋面鋪裝等附屬設施施工。
